HIWIN QR 系列 靜音式滾柱型線性滑軌
特徵
提升運動平順度
傳統不具同步聯結器之線性滑軌開始運行時，滾動體會因推擠而造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而採用SynchMotionTM技術的QR系列線性滑軌由於具有滾柱同步聯結器，除了有效防止滾柱進入負荷區之偏擺現象，所有滾柱被均勻的間隔排列進行循環運動，且滾柱間並無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。
低噪音設計
利用滾柱同步聯結器可使滾柱均勻等間隔的排列，相鄰滾柱間的撞擊金屬聲消失，尖銳的高頻聲音強度有效降低，總和的聲音強度與舊有系列比較在各個速度域有效降低約3分貝。
四方向高負荷承載能力
QR系列線性滑軌採用DB(45°-45°)接觸系統，能承受上下和左右方向的負荷，讓線性滑軌具有超高負載能力。在相同工作負荷的要求下，QR線軌相較於滾珠型線軌可有較小的體積，即可均勻承受高負載。
應用
適用於高速、寧靜與高剛性需求的產業。
產品規格說明
QR系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之組合精度目前已達到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項便利的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
(1) 非互換性線性滑軌產品型號
(2) 互換性線性滑軌產品型號
互換型滑塊產品型號
互換型滑軌產品型號(與RG系列共用)
QRH-CA / QRH-HA

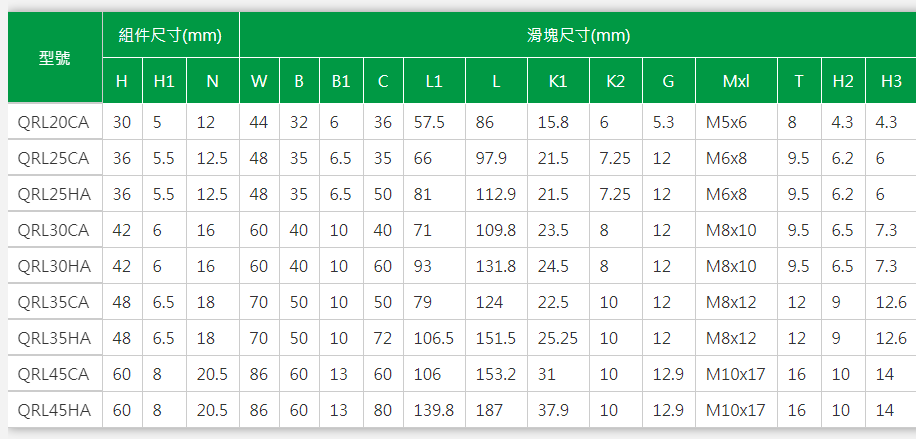

QRL-CA / QRL-HA
