HIWIN 外循環滾珠螺桿

構造

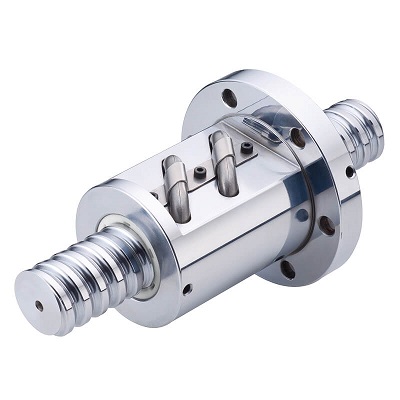

外循環滾珠螺桿是由螺桿、螺帽、鋼珠、彎管及固定塊組合而成。鋼珠介於螺桿與螺帽之中，從螺桿的螺旋溝槽進入彎管後通過彎管再回到螺旋溝槽，做無限循環運動。彎管裝置在螺帽外部，此種型態稱為外循環滾珠螺桿。如圖3.1。

特色

可適用之螺桿外徑、導程較為廣泛、規格齊全

FSV

(F)法蘭型 (S)單螺帽 (V)迴流管高出螺帽外徑

FSW

(F)法蘭型 (S)單螺帽 (W)迴流管在螺帽外徑內

FDV

(F)法蘭型 (D)雙螺帽 (V)迴流管高出螺帽外徑

FDW

(F)法蘭型 (D)雙螺帽 (W)迴流管在螺帽外徑內

PFDW Type-1

(PF)法蘭對法蘭型 (D)雙螺帽 (W)迴流管在螺帽外徑內

PFDW Type-2

(PF)法蘭型，壓縮式預壓 (D)雙螺帽 (W)迴流管在螺帽外徑內

OFSW

(O)偏移導程預壓 (F)法蘭型 (S)單螺帽 (W)迴流管在螺帽外徑內
